Projekt Y / Umělecké ateliéry

POŽADAVEK KLIENTA

Projekt Y: Vytvoření dvou uměleckých ateliérů/dílen nabízejících kreativní prostor se vším potřebným vybavením pro bydlení a práci.
Laurent Côté, který se živě zajímá o současné umění, má v úmyslu zpřístupnit umělcům dva ateliéry/dílny jako formu sponzorství.

Naše práce spočívala ve vytvoření těchto ateliérů se vším potřebným vybavením pro bydlení a práci.

Workshopy již probíhají s Caroline Andrieux, ředitelkou La Fonderie Darling v Montrealu, kreativního prostoru, kde již mnoho místních i mezinárodních umělců pobývalo v ateliérech Projektu Y. Zváni jsou vizuální umělci – malíři, sochaři a hudebníci. Právě v tichu Laurentiánců se zrodila opera.
Pracovní prostory mají 100 m², včetně spací části a kuchyňského koutu v otevřeném prostoru a koupelny pro každou jednotku.

KRITÉRIA KONCEPTACE, PROGRAM (STANOVENO) ARCHITEKTEM / KLIENTEM

LOKALITA: Útes s výhledem na jezero Farmer Lake, integrovaný mezi okolní stromy – jedlovec kanadský (Tsuga canadiensis) na jižní straně a javorový háj na severní straně.

GEOMETRIE: Tři prvky tvořící trojúhelník: jedlovec kanadský (Tsuga canadiensis) na každé straně budovy a skála na jih od budovy.

V souladu s městskými normami byla dodržena vzdálenost 25 m od okraje jezera a maximální výška budovy 32 stop (classter) dle městských norem.

SKUPINA: Mezi těmito prostory jsou integrovány dvě kreativní dílny s převážně jižní orientací.

JEZERO: Prosklené plochy směřují k jezeru na jih a nabízejí úchvatné výhledy na divokou krajinu.

PROPORCE Rozměry každé dílny jsou 15′ x 60′, včetně obytného prostoru o rozměrech 15′ x 30′ (kuchyně, koupelna a spací část).

PŘÍZEMÍ
Obdélníková deska o výšce 4,6 x 3,6 m na části ploché střechy tvoří střechu horní terasy. Podlaha je v úrovni skály.

HORNÍ PATRO
Sklon střechy umožňuje instalaci solárních panelů.

EKOLOGIE – OBECNÉ ZÁSADY
Orientace – aktivní/pasivní získávání solární energie.
Základní systém/pasivní dům.

KONSTRUKCE Izolované stěny: minimálně systém 5 x 20 cm. 8″ eko-vlna DEMILEC – izolace gycle – vzduchotěsná konstrukce – žádná okna v severních stěnách.

CIRKULACE VZDUCHU
Rekuperace horkého vzduchu v blízkosti skleněných ploch – recirkulace v zimě
– Křížové větrání v létě
– Cirkulace vzduchu přes 8″ (20 cm) větrací kanály dimenzované projektantem

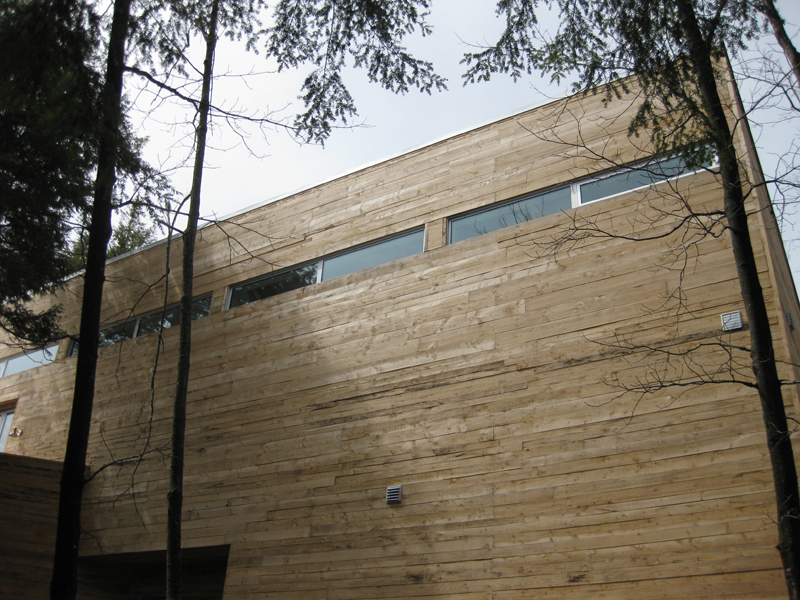

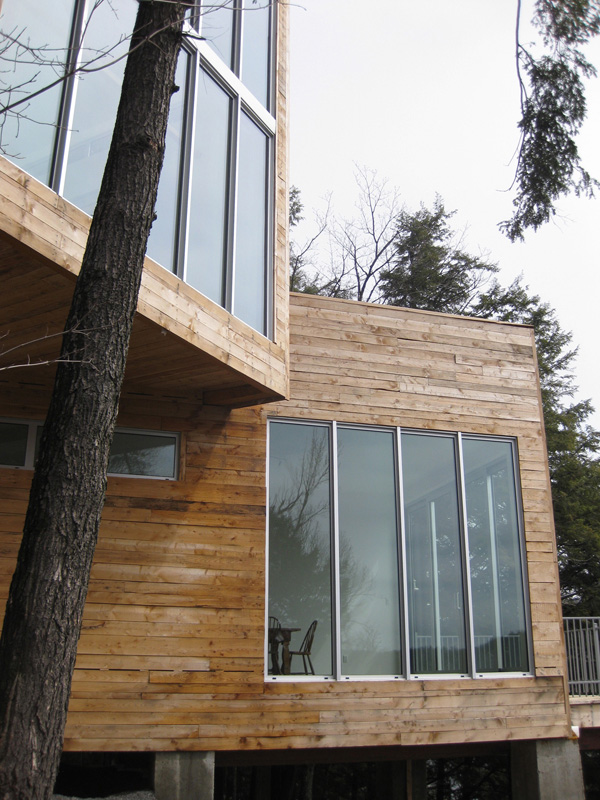

FASÁDA Modřínové dřevěné prkna o tloušťce 1″ (2,5 cm) a proměnné šířce v závislosti na průměru kmene stromu. Prkna jsou tvarována majitelem a pochází z jeho lesa. Prkna podél fasády jsou montována horizontálně.

ZÁHRADNÍ ÚPRAVA
Stávající stromy (jedlehlav) jsou integrovány do designu ateliérů a stávající obnažené skály také tvoří přírodní prostředí a krajinářskou úpravu.

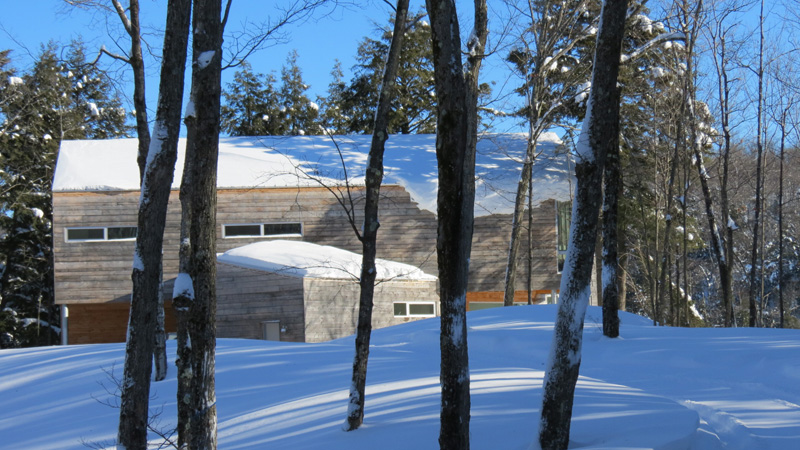

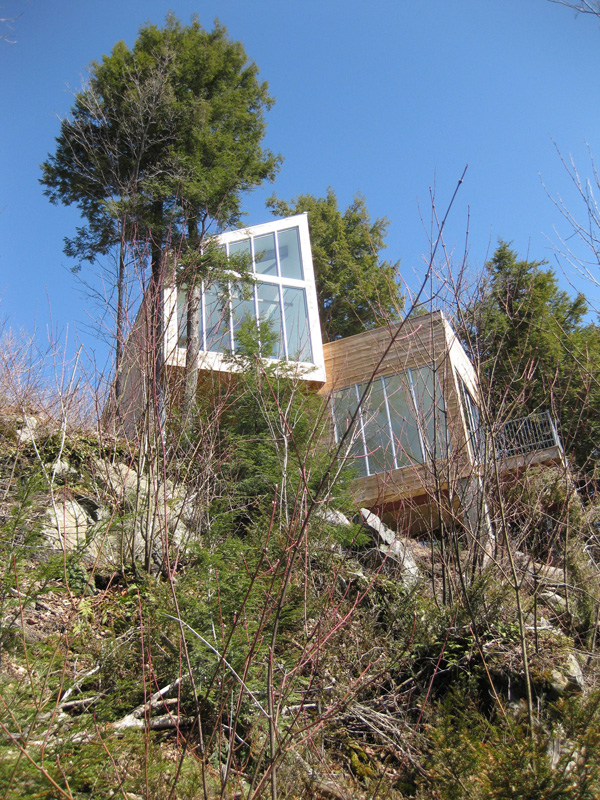

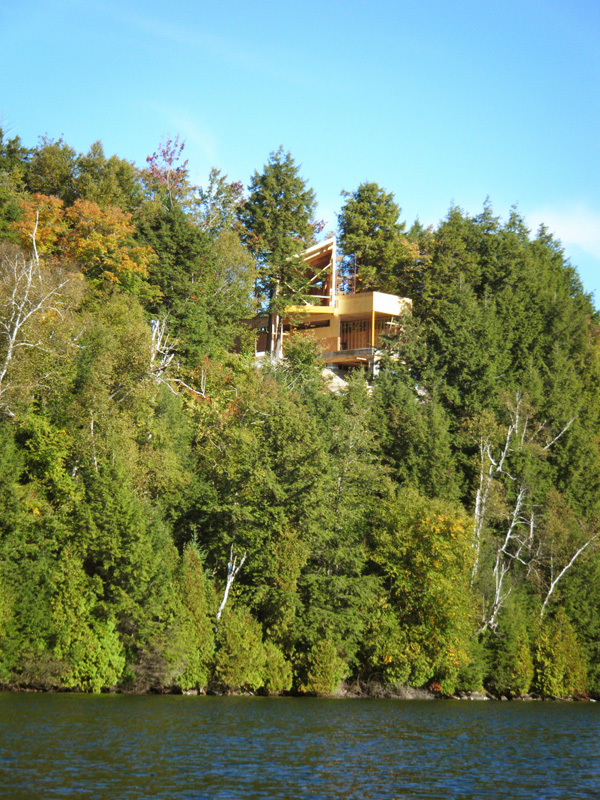

Stavby ateliérů, zasazené do stávajících korun stromů, se tyčí z plošiny na vrchol kopce s výhledem na jezero a konzolově se překrývají nad útesem. Soubor se zelení splývající po svahu směrem k jezeru tvoří kulisu pro výhledy na něj. Propletené kmeny jedlehlavu se dva obdélníkové prvky tyčí a vyčnívají nad jezero. Skleněné stěny jsou orientovány převážně na jih.

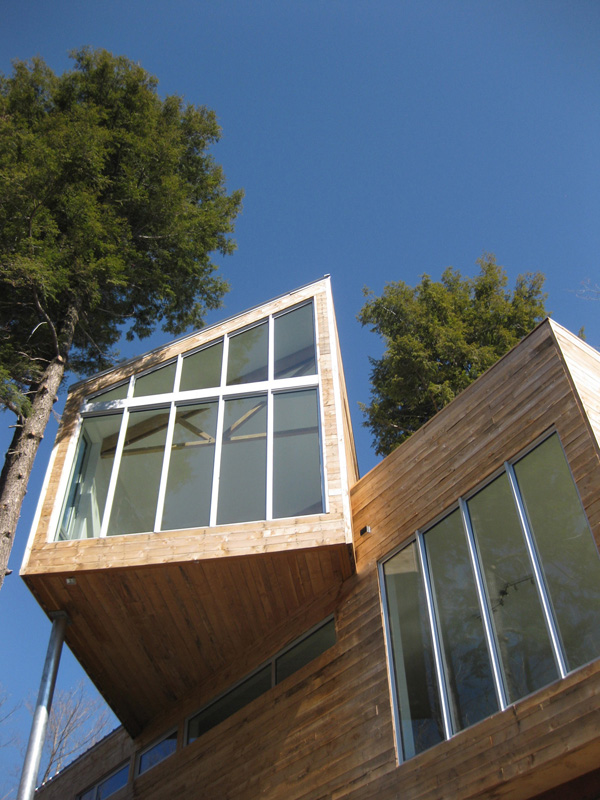

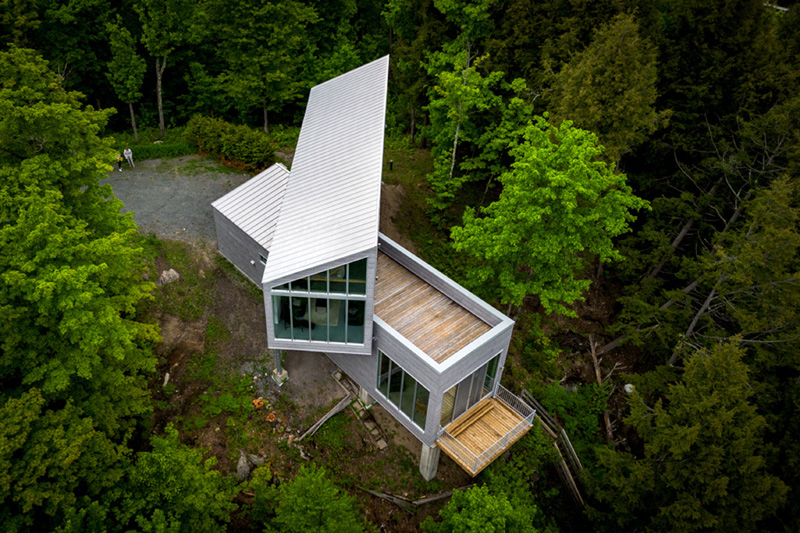

Dva ateliéry jsou obzvláště exponované pod úhlem, s velkými pracovními terasami vyčnívajícími do prázdna. Na půdorysu se konstrukce podobá písmenu Y, a proto rodina Laurenta Côteho začala projekt nazývat Y, když byl poprvé představen.

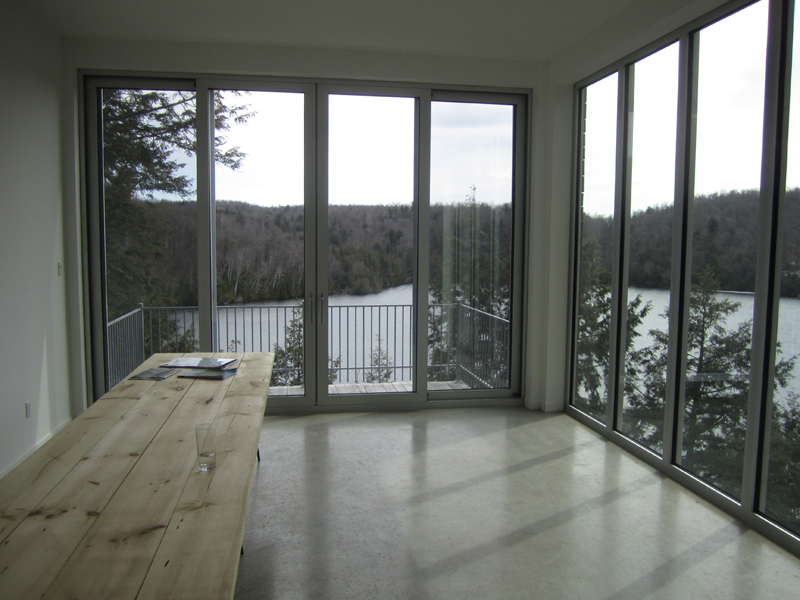

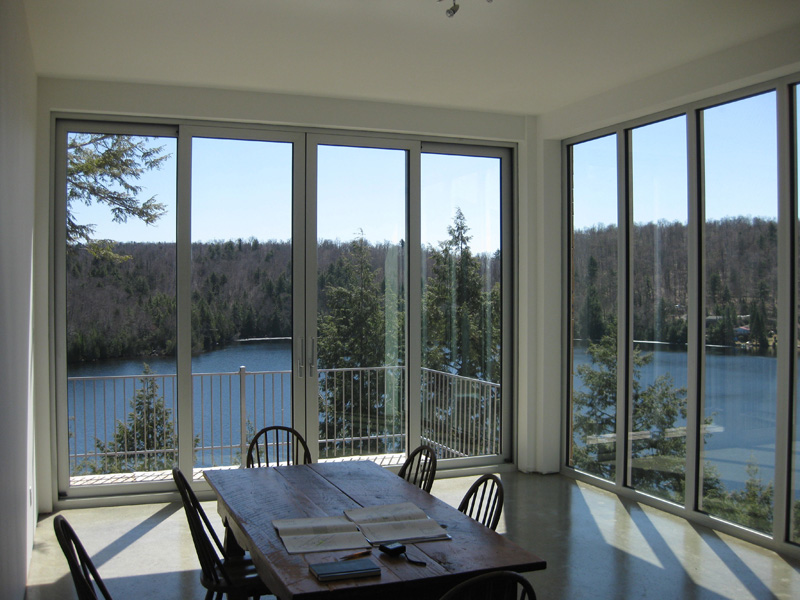

Jižní orientace skleněných stěn směrem k jezeru přináší světlo do pracovních prostor, zatímco zevnitř nabízí výhled krásné panorama okolní krajiny a jezera. Skleněné stěny jsou zdrojem pasivní solární energie a jsou součástí systému pro sběr a redistribuci solární energie.

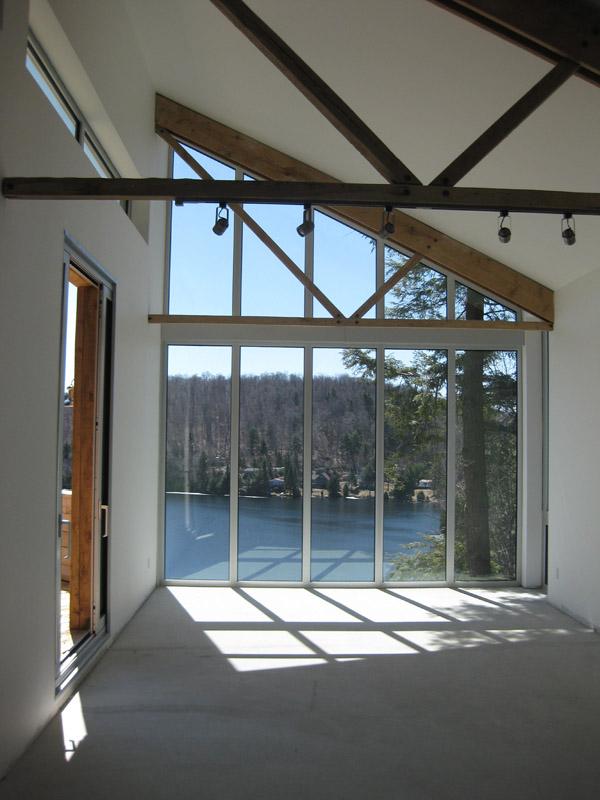

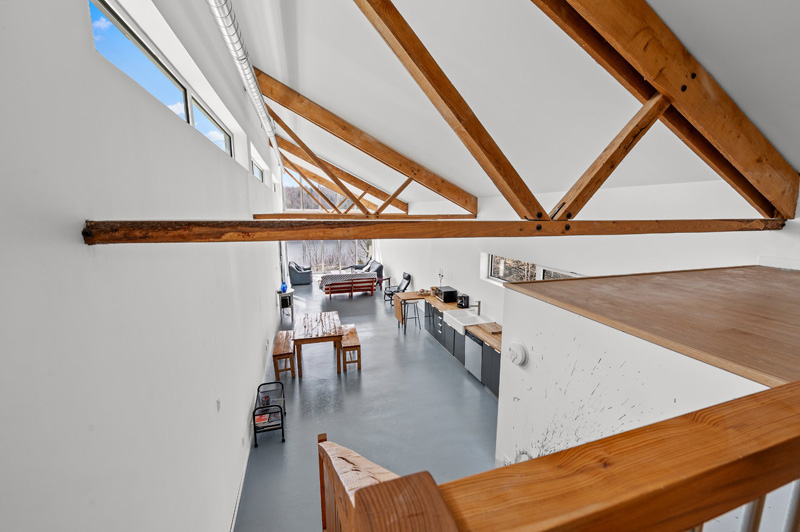

Dalšími zdroji světla v pracovních prostorech jsou okna v nejvyšších bodech ateliérů.

Velké terasy byly navrženy pro venkovní práci. Spodní ateliér pojme větší a těžší sochařská díla podle specifikací statika Jacquese Chartranda.

Dva ateliéry jsou oddělené a fungují nezávisle na sobě. Mezi oběma jednotkami existuje průchod, který umožňuje umělcům vzájemně komunikovat, „jako spřízněné duše“, jak zdůraznila Phyllis Lambert během konzultace v rané fázi projektu.
Laurent Côte tuto potřebu, stejně jako všechny ostatní ekologické aspekty projektu Y, respektoval po rozsáhlém výzkumu.

ÚPRAVY ZÁHRADNÍ DOBY
Úpravy krajiny spočívají v návrhu schodiště pro přístup k jezeru. Jednoduché dřevěné schodiště vede svažitou krajinou k hladině jezera pro relaxační aktivity. Přístup k ateliérům je zajištěn po místní štěrkové cestě pro dopravu/přepravu uměleckých děl. Zbytek pozemku je ponechán v jeho přirozené kráse, javorovém háji, kde se sklízí javorová míza.

EKOLOGIE / HLAVNÍ ZÁSADY
Od první diskuse s klientem o projektu bylo jasné, že bude navržen jako zelený projekt, se všemi ekologickými aspekty, které budou zohledněny. Bylo provedeno několik nezbytných přípravných a výzkumných kroků. Pro dřevěný obklad fasády jsme se s klientem dohodli na použití modřínu (z jeho nedalekého pozemku, kde si vybral stromy a zřídil pilu). Dřevo bylo nařezáno dle architektových specifikací, na základě detailů fasády: tloušťka prken, šířka až 35 cm, pro horizontálně montovanou fasádu (viz výškový plán). Dřevo bylo poté skladováno k sušení více než rok před zahájením stavby. Mezitím jsme s klientem spolupracovali na výzkumu místních, ekologických stavebních materiálů, izolací, ekologických septiků atd., vše z místních zdrojů, čímž se minimalizovala doprava a optimalizovalo využití místních zdrojů.

Proběhly diskuse s ekologicky orientovanými strojními inženýry o geotermální energii, ventilačních/rekuperačních systémech a podlahovém vytápění. Ekologický septik na odpadní vodu s předfiltrem a pokročilým systémem čištění ENVIRO-SEPTIC.

KLÍČOVÉ ZÁSADY IMPLEMENTACE
Velká okna s certifikací ALUMILEX orientovaná na jih s prosklením a argonovým plynem, dvojité stěny a střešní izolace stříkanou celulózou DEMILEC, vynikající vzduchotěsnost a tepelná masa na betonové desce – s izolací. Tepelné masy jsou dodávány elektrickým kotlem (podlahové sálavé podlahy).
Vynikající mechanické větrání je zajištěno rekuperačním ventilátorem (HRV).
Stávající artézský vrt by umožnil geotermální systém pro rekuperaci tepla pro vytápění a chlazení.

KONSTRUKČNÍ ZÁSADY
Stavební laminované dřevěné stěny o rozměrech 2″ x 8″ (5 x 20 cm) (sloupy 8″ LVL). UPÍNKY A NOSNÍKY 20 cm ekologické stříkané vlněné izolace DEMILEC, vzduchotěsná konstrukce, fasáda s větranými dutými stěnami z modřínu. Střecha s 20 cm zateplenou, větranou izolací.

– Hrubá betonová deska v přízemí se systémem podlahového vytápění
– Betonová vrchní vrstva se systémem podlahového vytápění v horní dílně

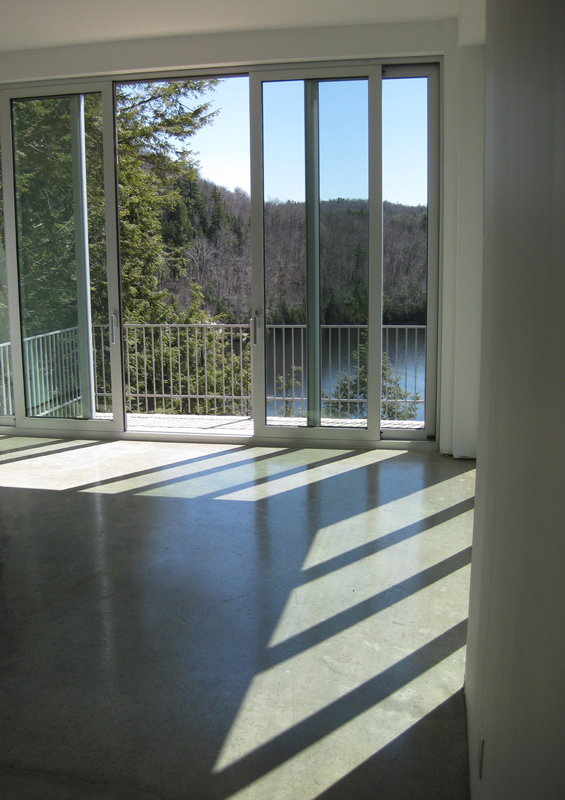

– Hotová podlaha – leštěný beton s tmelem
– Pozinkovaná plechová střecha – quebecký standard v místních venkovských oblastech.

PROPORCE
Rozměry dílenské plochy: 4,5 x 18 m
Obytná plocha včetně dílny/kuchyně a koupelny: 4,5 x 9 m
Výška dílny v přízemí: 3,6 m
Výška horní dílny: 4-7 m – výška umožňující větší práce.

Fotografie / Petr Franta, Dominick Gravel, Michaela Glezgova
