Předmětem veřejné zakázky byly stavební práce spočívající ve výstavbě vodovodního řadu pro dopravu surové vody z vodního díla Římov do úpravny vody Plav, která je největší úpravnou vody v jižních Čechách.
Množství dopravované vody na ÚV Plav se v souvislosti s výstavbou rezervního přiváděcího řadu nemění. V současné době se odběr surové vody pro potřeby ÚV Plav pohybují v rozsahu 450 – 550 l/s.
Stavebně-technické řešení:
SO 01.1

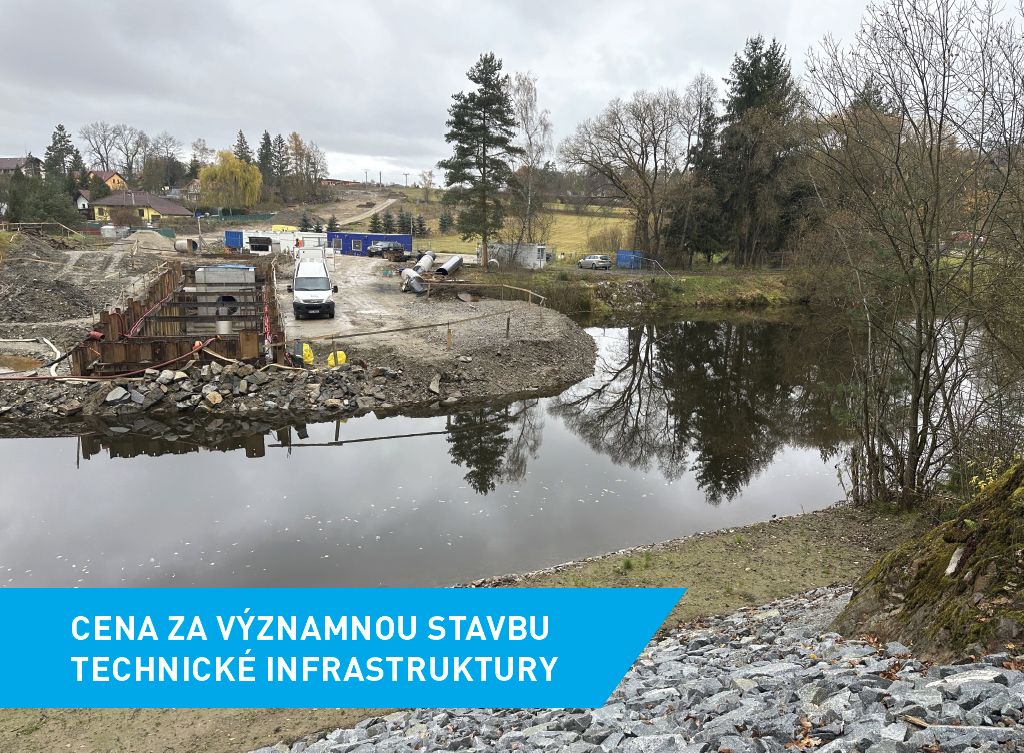

Objekt je navržen jako jednoramenná vodovodní shybka z ocelového potrubí DN 1000 mm s uložením do betonového bloku cca 16 až 18 m proti vodě od stávajícího mostu se stávajícím přivaděčem.
Jako vstupní šachta shybky slouží stávající nadzemní objekt – Portál č.2 Plav situovaný na levém břehu řeky Malše v k.ú. Doudleby. Jedná se o koncový portál stávající štoly DN 2000 realizované společně se stávajícím přivaděčem Římov – Plav OC DN 1400.
Jako výstupní šachta shybky slouží nová podzemní železobetonová šachta z vodostavebného betonu situovaná na pravém břehu řeky Malše v k.ú. Plav.
SO 01.2
Stavební objekt zahrnuje zdvojení řadu pro dopravu surové vody od portálu štoly č. 2 (Plav) až k napojení před ÚV Plav. Trasa je vedena od portálu jednoramennou shybkou (SO 01.1.) pod řekou Malší, kdy po cca 86 m bude zakončena ve výstupní šachtě (viz bod 2.6.2). Od shybky je řad (SO 02.2) veden převážně po zemědělských pozemcích při okraji obce Plav a z části přes intravilán obce. V celém tomto úseku (1293 m) je vodovod uložen v souběhu s přiváděcím řadem DN 1400 mm. Úsek II. etapy je zakončen v MVE na ÚV Plav napojením na nátok vodní turbíny TG2. Součástí úseku je návrh vzdušníkových šachet.
Vzdušníkové šachty
Jedná se o podzemní jednokomorové železobetonové objekty světlých půdorysných rozměrů 3,5 x 3,4 m.
Napojení řadu na MVE ÚV Plav
Na stavební objekt navazuje dodávka PS 01.2.3, která zahrnuje napojení na stávající OC potrubí DN 800 – nátok na turbínu TG2 v objektu MVE.
Stavebně-konstrukční řešení:
Délky a materiál vodovodních řadů:
SO 01.1 – řad surové vody shybka pod Malší – ocel DN1000 – 86 m
SO 01.2 – řad surové vody – ocel DN1200 – 1293 m
Celkový objem výkopů: cca 23 285 m3
Přebytečný výkopek: cca 7 428 m3
Zásyp výkopů: cca 17 424 m3
Forma financování:
- vlastní prostředky investora
- spolufinancování stavby z programu MZe ČR v rámci dotačního programu 129 403 „Podpora opatření pro zmírnění negativních dopadů sucha a nedostatku vody I“.
